一、產品概述
LC-180多功能振動分析診斷儀（下稱“產品”），是一款基于安卓平臺專門針對旋轉機械的故障診斷及現場動平衡研制開發的產品。可輕松完成現場設備的振動（加速度、速度、位移）、溫度及轉速的測量。單獨使用時，可實現設備、齒輪箱、軸承的振動分析及故障診斷，以及高精度的現場轉子動平衡矯正；同時，該系列產品擁有強大的“設備健康診斷平臺”（下稱“云平臺”）作為支持，實現設備點巡檢及設備出廠質檢。
二、產品功能
LC-180多功能振動分析診斷儀在硬件設計上，選用了高可靠性、高兼容性的工業級精、密元器件，保證了在各種工況下振動數據采集的穩定性和數據精度，并且不會對現場的其他儀器產生干擾。產品自帶增益調整功能，保證了信號的采集，提高了設備在各類振動數據采集業務中的準確性、適用性。
(一)振動分析及故障診斷
產品支持加速度、速度、位移、溫度、轉速的數據采集，同時在本地可實時顯示時、頻域波形及參數。對設備健康狀態可有整體的掌握。產品自身帶有多種算法支撐，包含F(xiàn)FT、包絡解調等算法。如遇故障設備，用戶可在本地進行即時故障診斷。

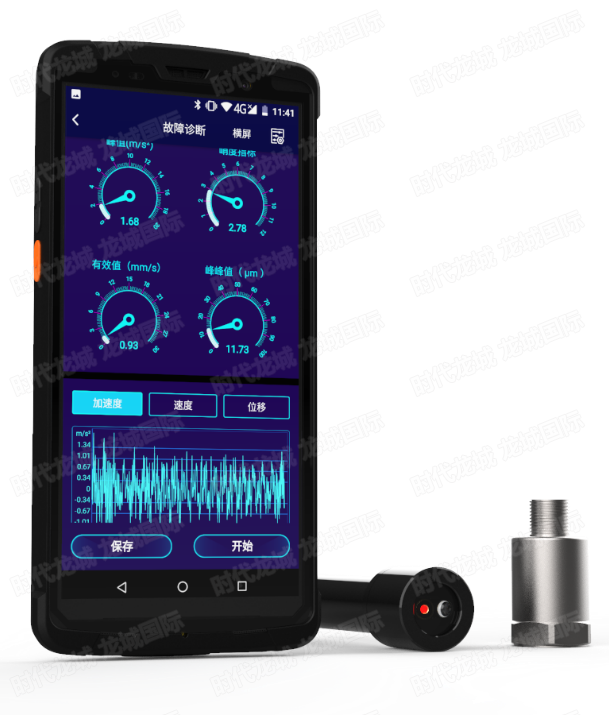

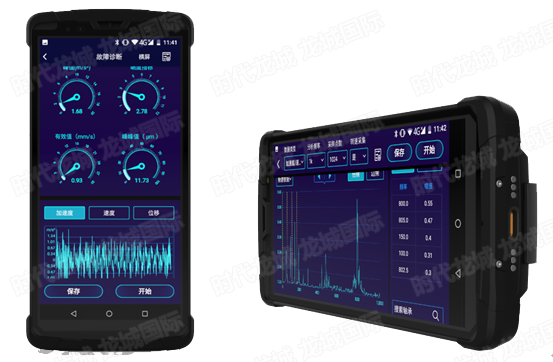

圖. 1 實時采集（左），振動分析（右）
同時，數據可實時將設備狀態數據上傳云平臺，進行細化的振動分析及故障診斷，并且數據不丟失，為客戶形成設備典型故障案例庫。

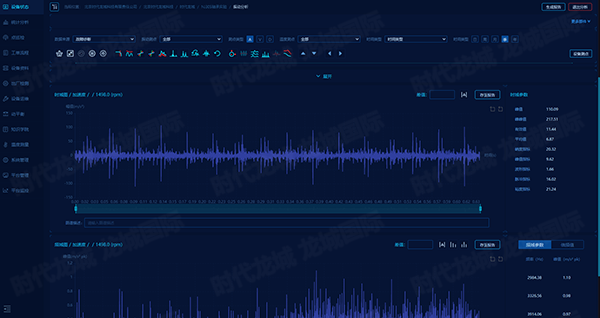

圖. 2 平臺振動分析及故障診斷頁面

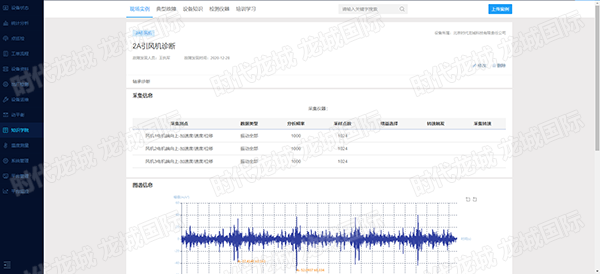

圖. 3 知識庫模塊
(二)軸承診斷
LC-180多功能振動分析診斷儀包含軸承診斷功能，通過采集軸承振動數據，即時判斷軸承狀態，結果一目了然，非專業人員也可知道軸承狀態。

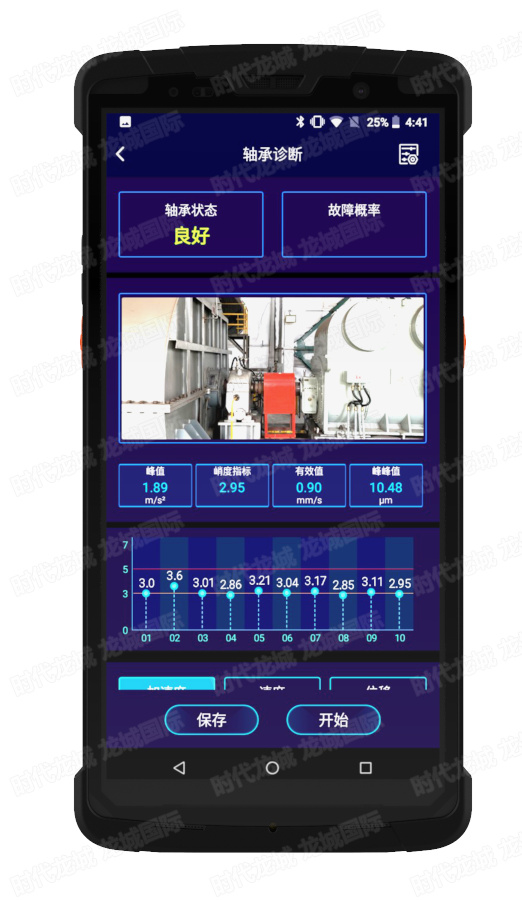

圖. 4 軸承診斷
(三)現場動平衡
現場動平衡技術可以在不改變設備原有安裝條件(即不拆下轉子)的基礎上，利用很短的時間解決設備轉子或軸系動平衡不良的故障狀態，從而大大節省拆卸、運輸、安裝、維修的費用，進而為企業帶來明顯的經濟效益。
LC-180多功能振動分析診斷儀可以快速對設備進行、動平衡校正，用戶只需根據界面的提示操作，即可完成轉子動平衡。產品可自動解算出配重的質量大小和角度。許多情況下，一次動平衡校正就可以去除轉子或軸系百分之九十以上的不平衡量。并可直接生成、動平衡結果報告。

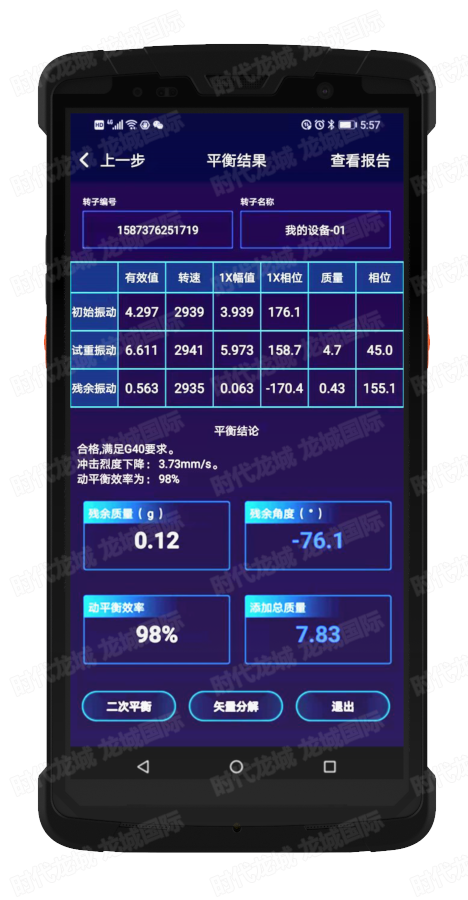

圖. 5 現場動平衡效果
(四)設備點巡檢
LC-180多功能振動分析診斷儀配合設備點巡檢系統，可實現企業實行的設備點巡檢，是企業點巡檢制度的有效落地執行工具。可實現測量量、抄表量、觀察量的數字化記錄，免去了傳統的手抄筆錄，大幅提高了設備點巡檢的效率及準確度。
系統根據設定好的點巡檢計劃，自動生成點巡檢任務。崗位員、專業點檢員只需在終端處下載并執行任務，即可完成設備點巡檢。

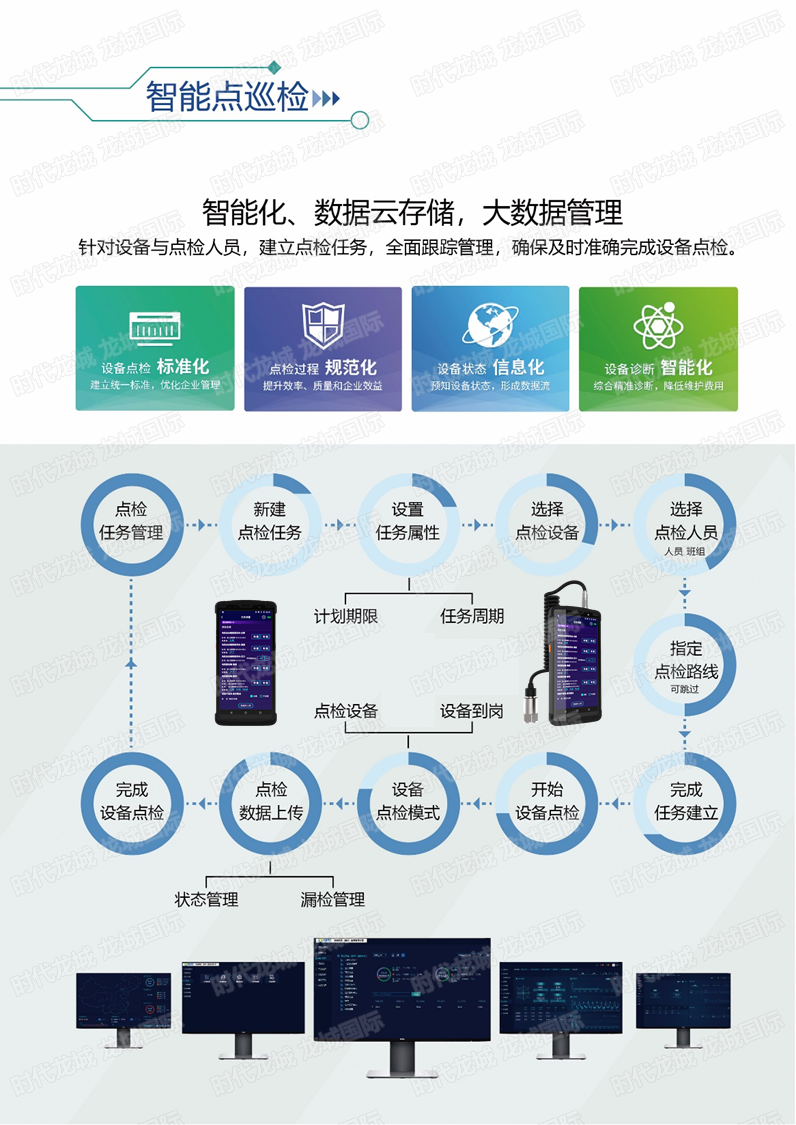

圖. 6 設備點巡檢概覽

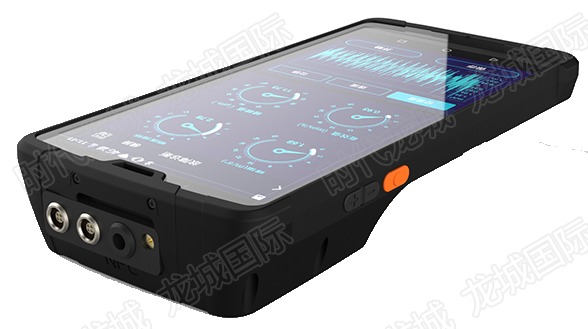

(一) 產品主機
表. 1 主機技術指標
|
參 數
|
指 標
|
|
處理器
|
MT6763 8核 2.0GHz
|
|
操作系統
|
Android 8.1
|
|
RAM
|
4GB
|
|
ROM
|
64GB
|
|
攝像頭
|
后置1300萬自動對焦攝像頭（1600W攝像頭可選）；高亮度LED閃光燈，
前置500萬定焦攝像頭
|
|
顯示器尺寸/類型
|
6.0”IPS高亮屏
|
|
分辨率
|
2160*1080
|
|
觸摸屏
|
5點電容觸摸屏
|
|
充電方式
|
PE快充，充滿不超過4小時
|
|
藍牙
|
BT4.1 BLE
|
|
Wi-Fi
|
IEEE 802.11 a/b/g/n 2.4G 5G雙頻
|
|
數據通信
|
FDD-LTE B1/B3/B5/B7
TDD-LTE B38/B39//B40/B41
TDSCDMA B34/B39
WCDMA B1/B2/B5/B8
GSM B2/B3/B5/B8
CDMA1x/CDMA2000 BC0
|
|
GPS定位模塊
|
GPS+BD+GLONASS
|
|
擴展卡插槽
|
可擴展zui大128G 存儲卡
|
|
外部接口
|
USB-TypeC，支持快充，支持OTG
底部充電和USB觸點；
|
|
鍵盤
|
2個音量鍵，2個功能鍵左右各一個，1個電源鍵
|
|
通知方式
|
聲音、震動、LED提示
|
|
PSAM卡（智能加密卡）
|
支持
|
|
高精度GPS定位模塊
|
GPS+BD+GLONASS
|
|
振動測量
|
加速度，速度，位移
|
|
振動通道
|
單通道
|
|
AD數位
|
16位
|
|
采樣頻率
|
128kHz（max）
|
|
譜線數
|
12800（max）
|
|
增益選擇
|
1,2,4,8（自動調整）
|
|
抗混濾波
|
支持（自動調整）
|
|
測量范圍
|
加速度（單峰值）：0.1-199.9m/s2?
速度（有效值）：0.1-199.9mm/s
位移（峰峰值）：1-1999/um
|
|
觸發采集
|
支持鍵項觸發
|
|
溫度測量范圍
|
-55℃～380℃
|
|
溫度測量精度
|
20℃～200℃ ±1%或±1℃（取大值）
200℃～380℃ ±2%或±2℃（取大值）
-50℃～20℃ ±2%或±2℃（取大值）
|
|
紅外測溫D:S
|
12：1
|
|
紅外溫度發射率
|
0.1～1.0（可調）
|
|
轉速接入
|
TTL、光電、霍爾、接近開關
|
|
轉速測量范圍
|
30-60000rpm
|
(二) 振動傳感器

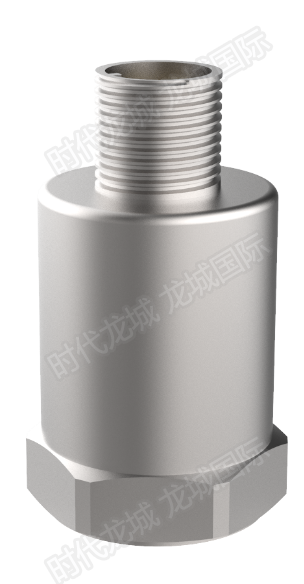

表. 2 振動加速度傳感器技術指標
|
參數
|
指標
|
|
靈敏度
|
100mV/g
|
|
量程
|
50g
|
|
頻率響應（Hz）
|
0.5～10k Hz（±3dB）
|
|
工作溫度
|
-20～80℃
|
|
安裝方式
|
M5螺孔+磁座
|
|
輸出方式
|
頂端M12*4PIN
|
|
連接線纜
|
螺旋線（標配）
|
|
外形尺寸
|
Φ22×45mm
|
|
重量
|
50g
|

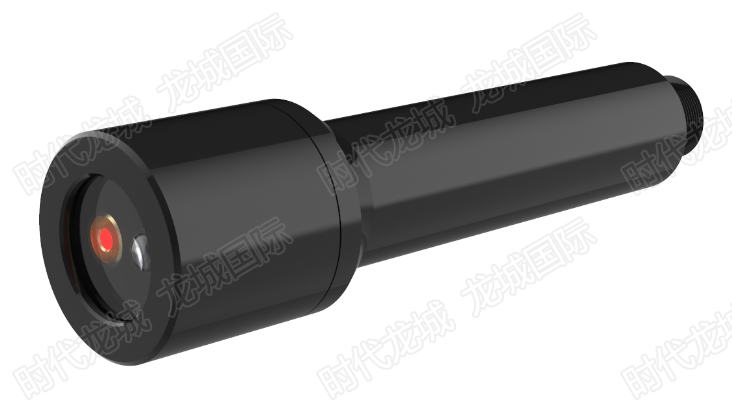

(三) 轉速（鍵相）傳感器
表. 3 轉速傳感器技術指標
|
參數
|
指標
|
|
測量范圍
|
1～45k Hz
|
|
輸出信號
|
方波
|
|
供電電源
|
5VDC
|
|
檢測距離
|
≤3m（強光下可能縮短）
|
|
工作溫度
|
-20～80℃
|
|
型號
|
測振
|
測溫
|
轉速
|
功能
|
|
LC-180
|
1通道
帶傳感器
|
1通道
帶傳感器
|
1通道
帶傳感器
|
故障診斷
設備點巡檢
|
|
LC-180A
|
1通道
帶傳感器
|
1通道
帶傳感器
|
1通道
帶傳感器
|
現場動平衡
故障診斷
設備點巡檢
|
故障診斷案例
(一) 軸承外圈故障
(二) 軸承滾動體故障
2020年8月經唐山某熱電有限公司委托，對其引風機進行了設備健康診斷，并精、準診斷出風機軸承問題。
風機各測點特征值如表.1所示：
表. 4 振動特征值列表
|
振動
測點
|
加速度
|
速度
|
位移
|
|
峰值
(m/s2)
|
峭度指標
(無量綱)
|
(mm/s)
|
（μm）
|
|
電機輸出端水平徑向2H
|
9.98
|
1.71
|
3.7
|
110.67
|
|
電機輸出端垂直徑向2V
|
4.59
|
2.75
|
0.55
|
9.35
|
|
風機驅動端水平徑向3H
|
40.62
|
8.32
|
2.61
|
78.17
|
|
風機驅動端垂直徑向3V
|
57.1
|
7.14
|
2.95
|
36.88
|
|
風機驅動端軸向3A
|
20.54
|
2.78
|
6.99
|
93.88
|
|
風機自由端水平徑向4H
|
3.13
|
2.65
|
1.96
|
67.02
|
|
風機自由端垂直徑向4V
|
2.7
|
2.7
|
0.66
|
20.45
|
|
風機自由端軸向4A
|
2.37
|
2.77
|
2.07
|
78.89
|
表. 5 軸承特征值列表（22244 CC/W33@800rpm）
|
序號
|
軸承頻率（Hz@800rmp）
|
幅值
|
故障位置
|
|
1
|
144
|
0.04
|
內環
|
|
2
|
109
|
0.04
|
外環
|
|
3
|
93
|
0.09
|
滾動體
|
|
4
|
5.7
|
0.01
|
保持架
|
風機驅動端振動分析如下：

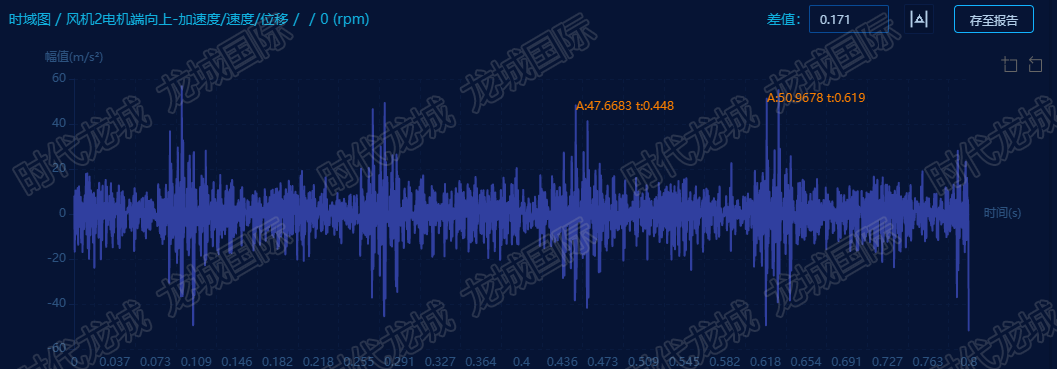

圖. 7?風機驅動端垂直徑向時域圖
如圖所示，峰值達到52m/s2，波形中可見明顯的沖擊信號

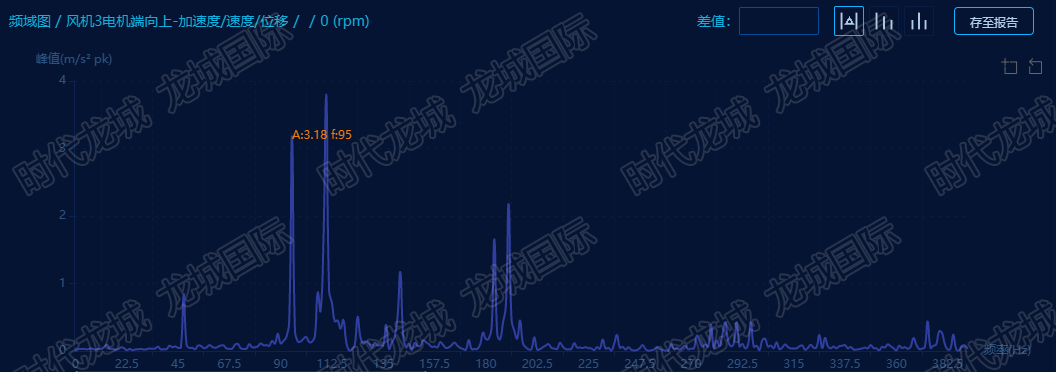

圖. 8?風機驅動端垂直徑向頻譜圖
如圖所示，明顯可見以滾動體故障頻率（93Hz）為值的調制
圖. 9?風機驅動端水平徑向時域圖
如圖所示，峰值達到50m/s2，波形中可見明顯的沖擊信號

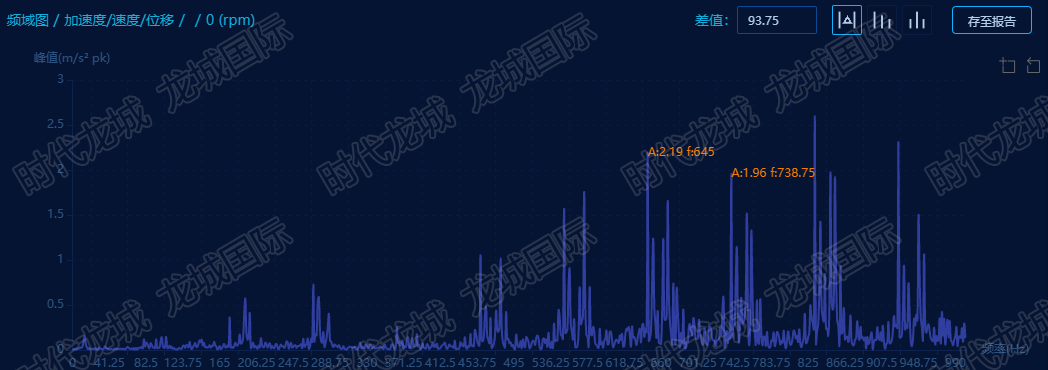

圖. 10?風機驅動端水平徑向頻域圖
如圖所示，明顯可見以滾動體故障頻率（93Hz）為值的調制

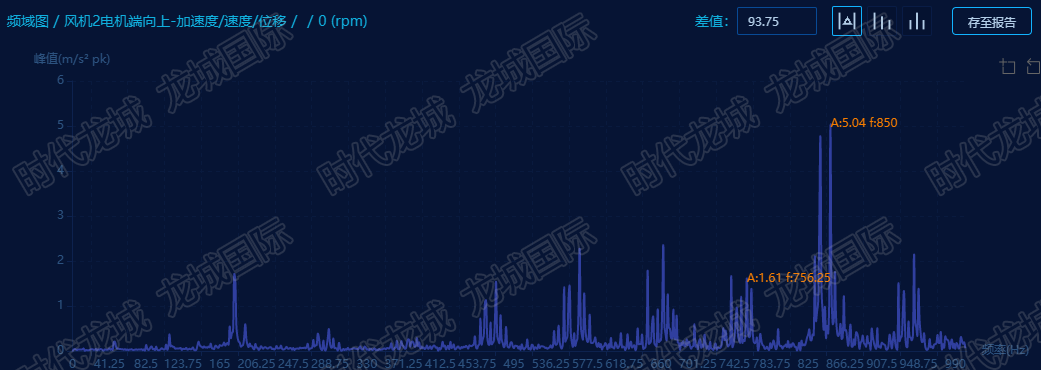

圖. 11?風機驅動端軸向頻譜圖
如圖.5所示，明顯可見滾動體故障頻率

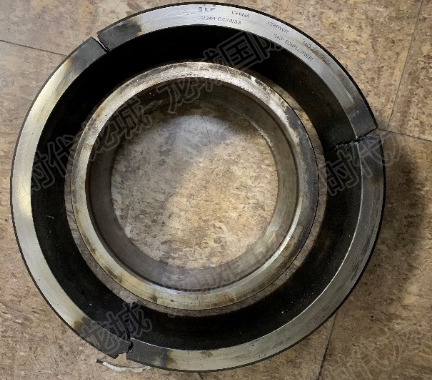

經軸承拆卸，明顯可見滾動體大面積嚴重磨損、剝落，如圖.7、8所示：
圖. 12?已解體的軸承

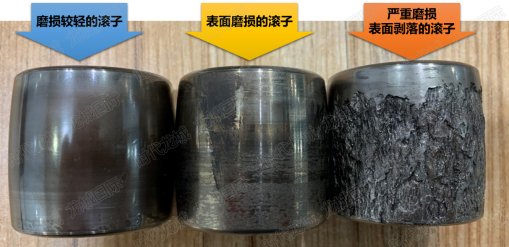

圖. 13?磨損的滾子
