公司名稱：蒙西水泥
服務項目：選粉機動平衡
服務時間：2015年10月28日
出磨物料由選粉機上部料斗進入選粉機，落到與轉子成一體的組合式螺旋槳撒料盤上，在撒料盤的高速旋轉作用下，物料一方面受到慣性離心力作用向四周撒出，同時受螺旋槳撒料盤葉片產生的上升氣流作用向上揚起，在撒料盤螺旋槳葉片上形成物料沸騰。物料中較細的顆粒向上飄起，呈懸浮分散狀態，而較粗或較重的物料被撒料盤葉片分散沿筒壁落下，完成*次選粉。
撒料盤下方設有下籠形轉子，下籠形轉子隨主軸一起轉動，形成渦旋氣流，將沿筒壁落下的較粗重的物料及物料粉打散，其中的細粉向上揚起，重新回到循環風中，再次分級，粗粉經滴流裝置，從內錐體排出。
所以在選粉機運轉過程中會出現動平衡不問題，轉子磨損等。

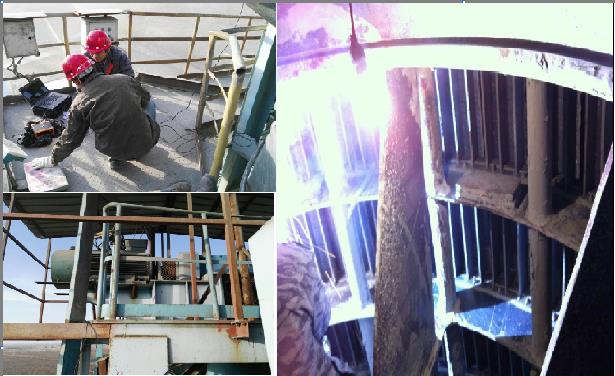

如圖是下場動平衡校正調試圖片

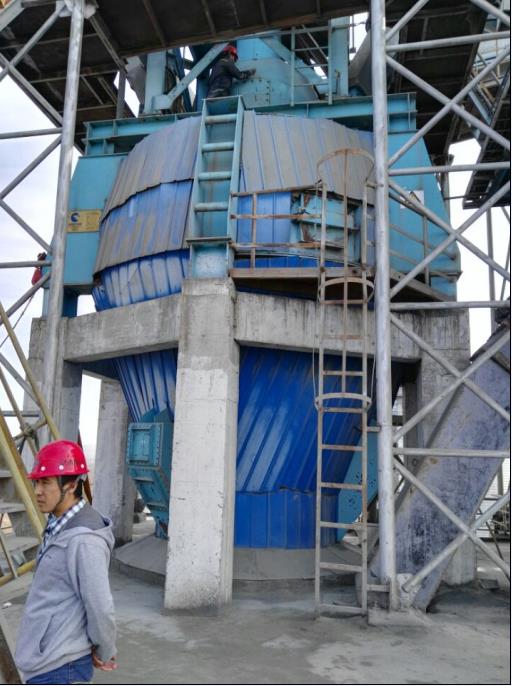

選粉機現場平衡
選粉機
立式選粉機因本身轉子質量過重，所以配種質量比較大，而且是用位移量測量，在進行動平衡校正的時候，選粉機一次配重后，基頻量48.810mm/s時候，在進行二次配種，始終無法降下去，數據跳動量特別明顯，數值始終不穩定，懷疑是基礎框架不夠穩定，進行檢查，發現選粉機外坑4個固定螺栓，有一面對角沒有禁固，調整螺栓，再進行動平衡校正，重新添加試重進行結算。*終達到了客戶的要求。

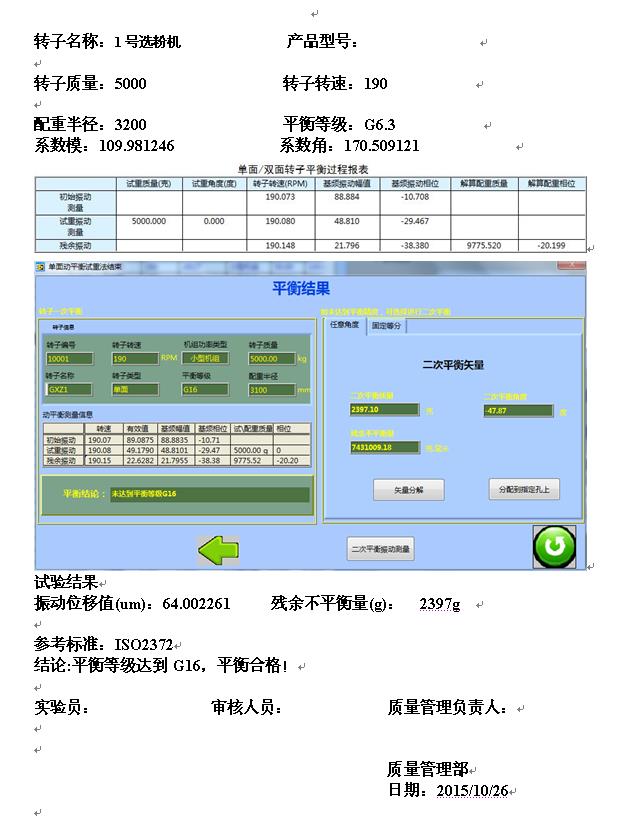

如圖：下圖是做完動平衡后的轉子報告。
