LC6000振動分析儀系統硬件組成

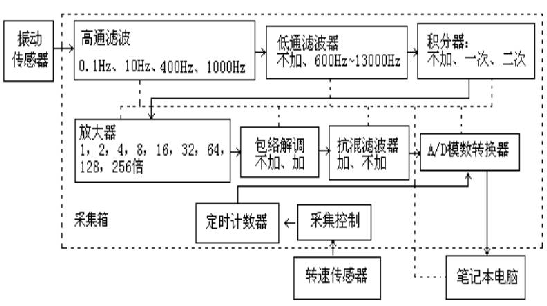

（一）硬件基本構成

（二）硬件特點

LC6000振動分析儀數據采集系統具有以下特點：

1 高速USB2.0接口

采集板使用USB2.0高速數據交換模式，14位AD，333.3K高速采樣；2/4/8通道振動數據獨立并行處理，同步采保。

通過高速并行采集實現包括同一軸系上不同振動信號的并行采集，并確保多通道振動數據的同相位采集。

2與轉子同步的數據采集

采集板中提供了1個獨立轉速通道，通過它完成轉速計數與外部觸發。

通過采集參數的設定，選擇外觸發，就可以使每次采集的啟始點由轉速鍵相信號來決定，使每次采集的數據具有相同的相位基準，便于不同歷史時刻的數據之間的縱向比較與深入分析。

3 便攜式設計

采集箱體積小巧，采用充電電池供電，一次充電可工作5--8小時

LC6000振動分析儀軟件配置

所有類型都可以選配LC6000系列之旋轉機械故障自診斷軟件。

?
