LC-3000振動分析儀波形數據回放用于時域采集的數據回放和深入分析，進入時，軟件先提示正在加載數據，這個過程是軟件正在從數據庫中讀取相關的數據，之后相關數據就會在數據列表中列出。

?

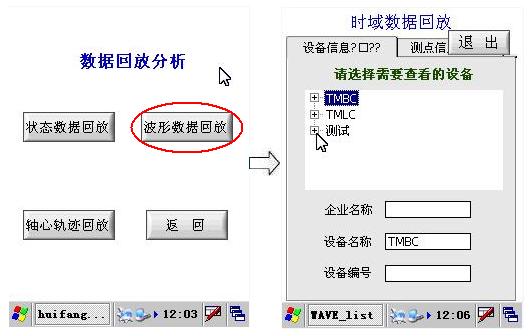

圖：時域數據回放

點擊波形數據回放按鈕，則進入時域數據回放界面，如上圖所示。時域數據回放界面中，測點信息列表框中選中需要查看的設備名稱及編號，則該條信息顯示在下面的文本框中，再點

?

?

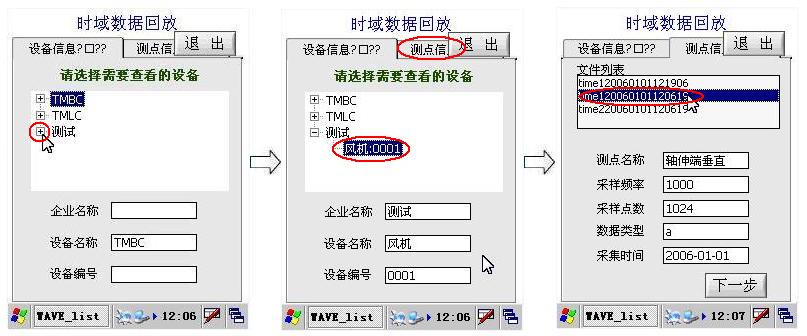

圖：時域數據回放步驟

擊測點信息，在文件列表中為這臺設備的所有波形數據，用戶可以在文件列表中選擇進行查

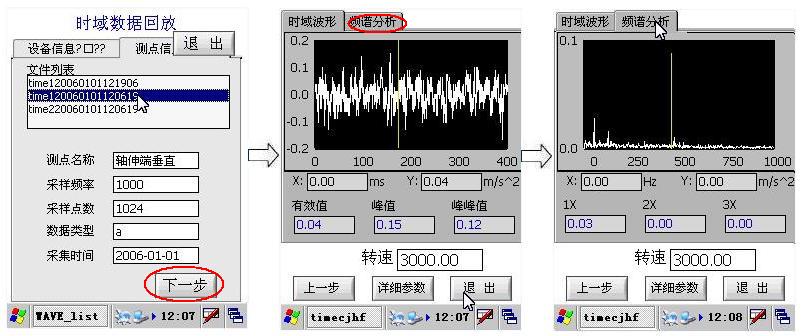

圖：查看波形

看。點擊“下一步”查看波形數據，界面顯示時域波形數據以及主要參數，點擊“頻譜分析”顯示頻域波形以及主要參數（如上圖）。時域數據回放界面還可以查看時域或頻域詳細參數，

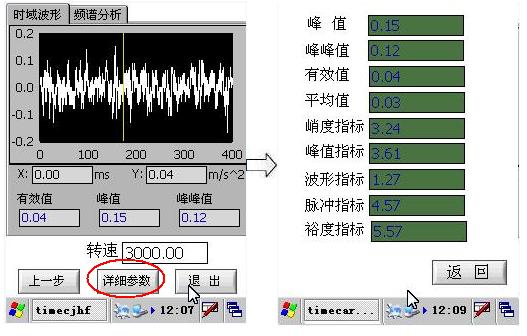

圖：時域參數顯示

??

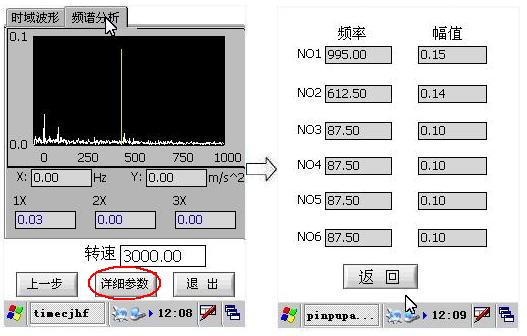

???????????????????????????????????????????????????????????????????????????????? 圖：頻域參數顯示

在時域波形顯示時，點擊“詳細參數”按鈕顯示時域參數，點擊“返回”返回到時域波形顯示；在頻域波形顯示時，點擊“詳細參數”按鈕顯示頻域參數，點擊“返回”返回到頻域波形顯示；數據查看完畢后點擊“退出”按鈕返回數據回放界面進行其它操作。
